01 DEVRE ≠ MALZEME
%82 / %54Enerji tasarrufunun bağlamı
SET ve READ için bildirilen azami kazanımlar, 65 nm CMOS ve HfO₂ memristörlü 3T1R sinaps tasarımına aittir. IGZO platformunun ölçülmüş enerji sonucu değildir.
Das ve ark. →ARAŞTIRMA ATLASI · EKİM 2026
Malzemeden karara.
Kanıttan iddiaya.
IGZO memristörlü nöromorfik edge intelligence için cihaz fiziğini, crossbar mimarisini, devreleri ve uygulama senaryolarını aynı doğrulama hattında birleştiren eleştirel sentez.
Bu atlas bir prototip sonucu duyurusu değildir. Literatür bulguları, proje hedefleri ve doğrulanmamış varsayımlar ayrı etiketlenir.
HULP / IGZO / RAM F1—F6
IGZO
MEMRISTIVE ARRAY
MEMRISTIVE ARRAY
01 SENSORanalog input
02 CROSSBARV × G → I
03 DECISIONlocal output
RESEARCH ARCHITECTURE FIG. 01 / CONCEPT
02yeni DOCX ve gömülü sürümleri incelendi
03ayrı kanıt düzeyi
04uygulama hattı
A/Büç üretim senaryosu
01 / ELEŞTİREL SENTEZ
En önemli düzeltmeler
Kaynaklarda yan yana duran sayılar, farklı cihazlara ve farklı ölçüm seviyelerine ait. Aynı sistemin kanıtlanmış performansı gibi birleştirilmeleri bilimsel olarak savunulamaz.
02 MODELLEME ≠ UÇTAN UCA
%99,33CNN doğruluğunun bağlamı
10×10 IGZO dizi üretildi; CNN ve SNN tanıma oranları cihaz verisine dayalı HSPICE ve ağ simülasyonuyla raporlandı. Aynı çalışmada ölçülen dayanıklılık 500 çevrim, retention >10⁴ s.
Naqi ve ark. →03 HEDEF ≠ SONUÇ
<1 msRefleks döngüsü hedefi
Proje belgelerindeki submilisaniye gecikme ve <1 W güç, henüz doğrulanmış entegre IGZO platform metriği değildir. Sensörden aktüatöre ölçümle sınanmalıdır.
Ölçüm protokolü →04 PATENT ≠ GENEL KURAL
W / RWrite-once iddiası
EP 3 588 594 B1 belirli programlanabilir IGZO bellek yapısını tanımlar. Tek yönlü veya sınırlı yazma tüm IGZO memristörlerin doğal özelliği sayılamaz; güvenlik politikası ayrıca tasarlanmalıdır.
Patent kaydı →YAYIN İLKESİ
Cihaz ölçümü, devre simülasyonu, ağ simülasyonu ve sistem tahminini tek bir performans sayısına indirgemiyoruz. Her iddia kendi test koşulu ve karşılaştırma tabanıyla okunur.
02 / SİSTEM TASARIMI

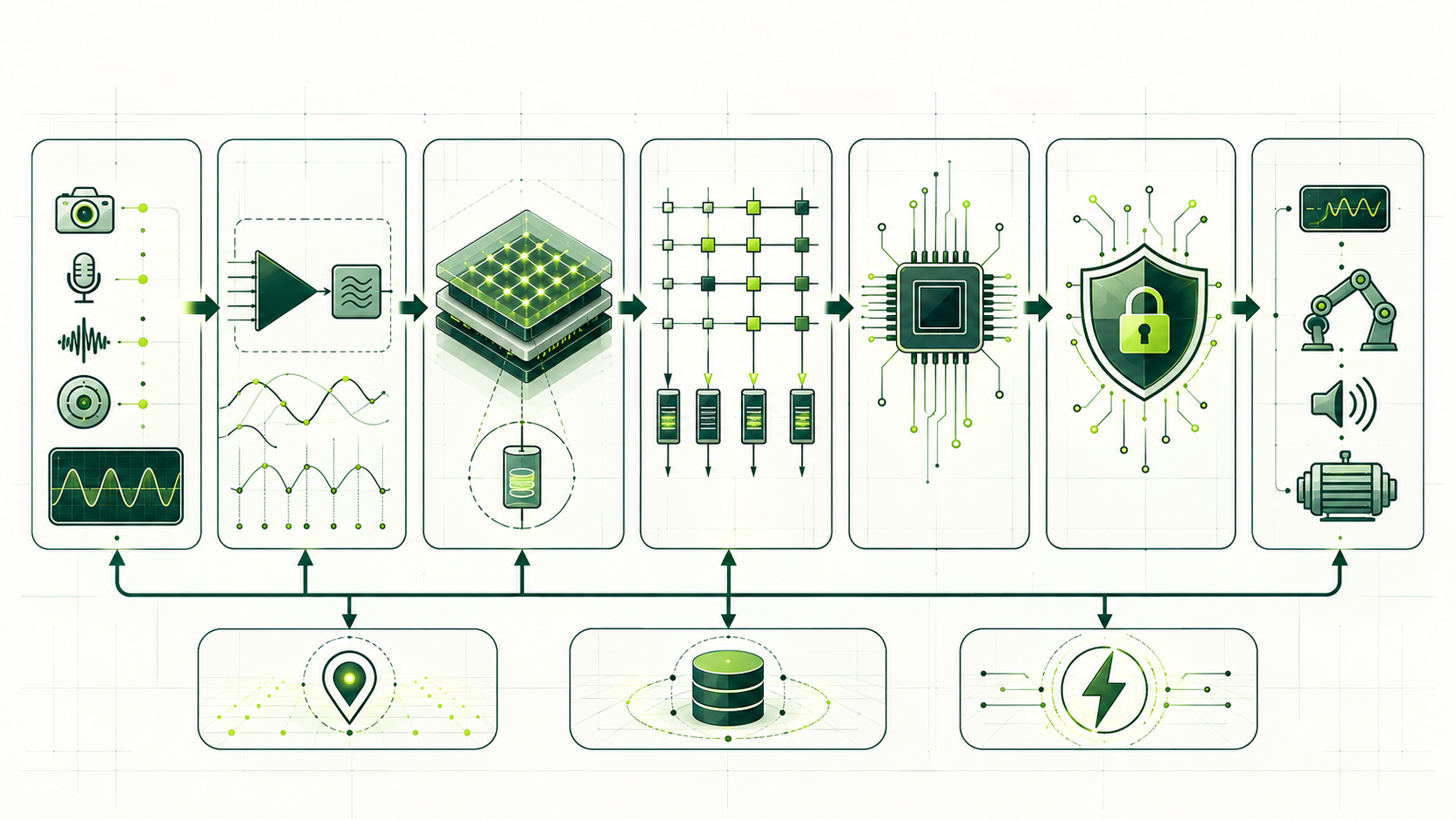

Beş katmanlı mimari
Malzeme avantajı ancak çevre devreleri, kalibrasyon ve gerçek iş yükü ile birlikte ölçüldüğünde sistem avantajına dönüşür.
INPUTOUTPUT

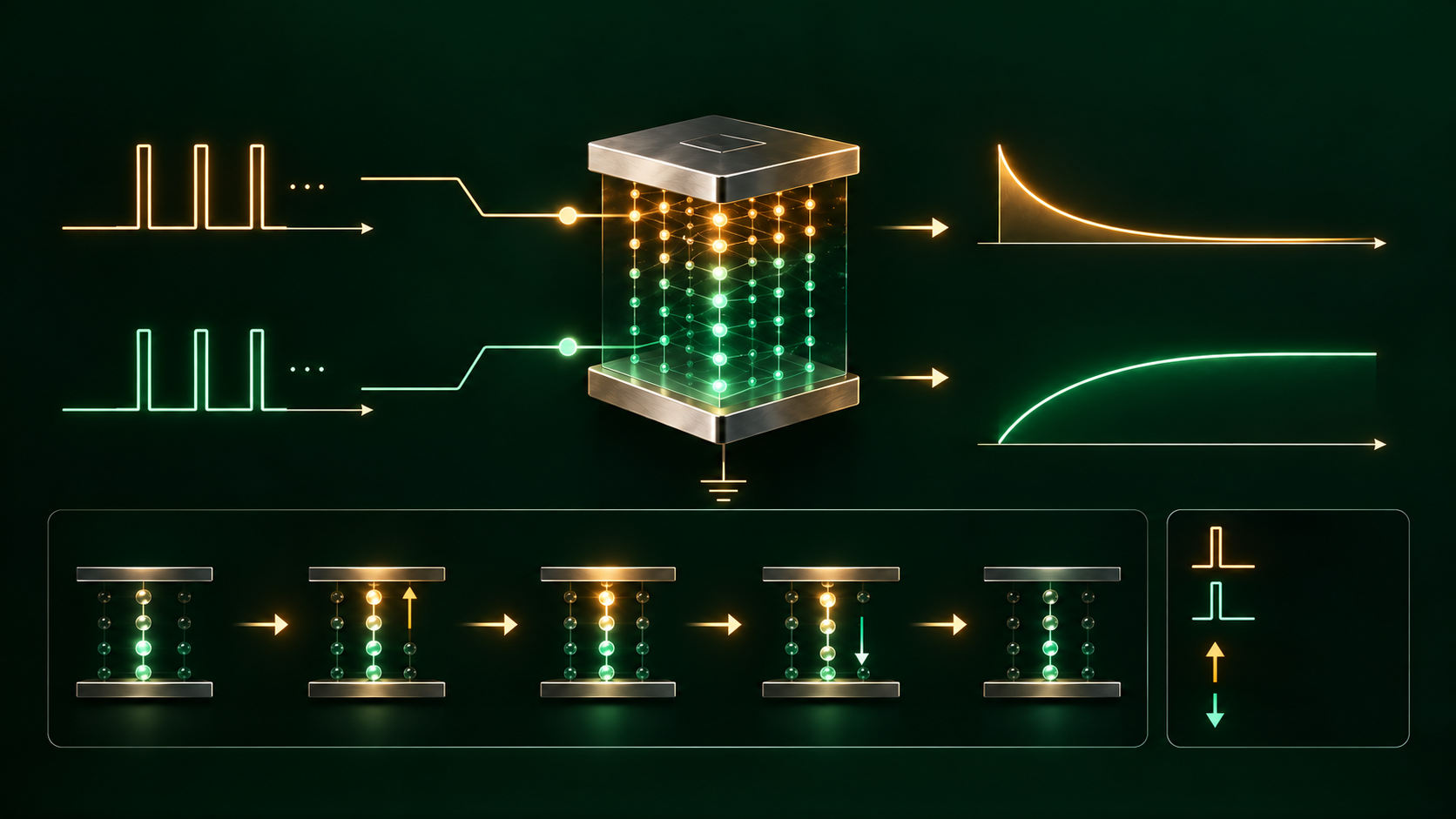

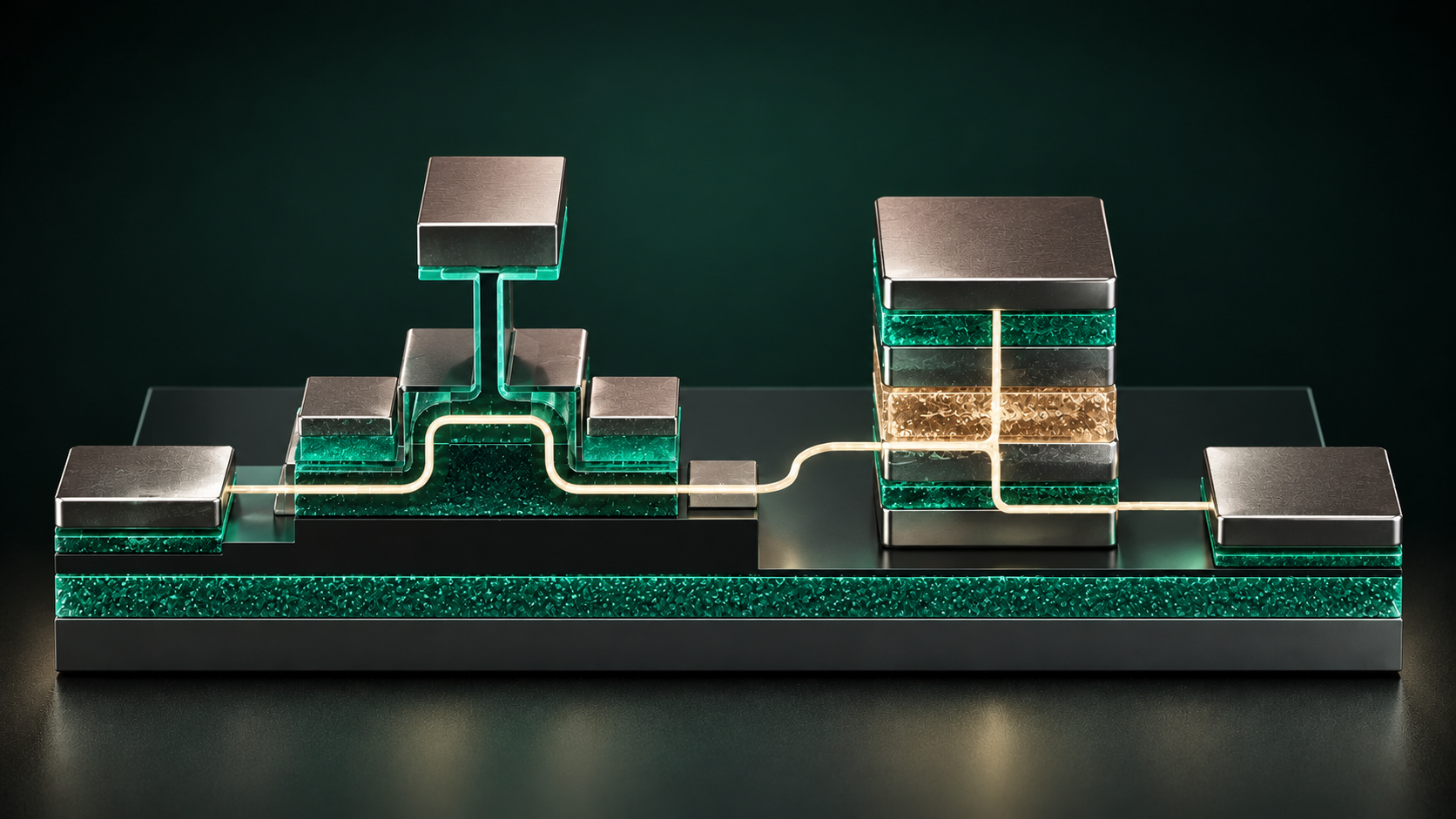

IGZO malzeme ve cihaz
Stoikiometri, oksijen boşlukları, elektrot arayüzü, I–V eğrileri, çok seviyeli iletkenlik, retention ve döngü dayanımı.

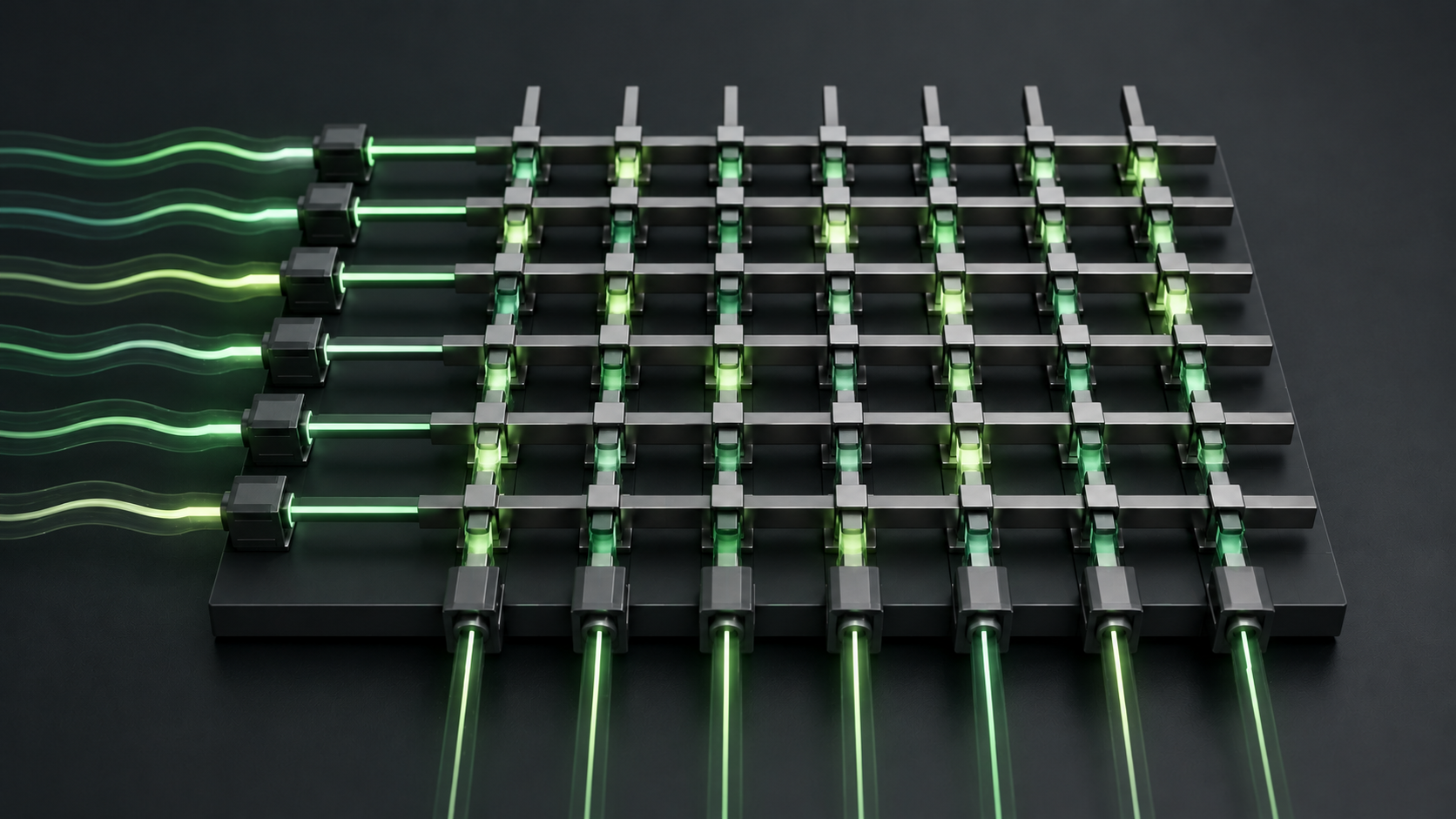

Crossbar ve 1T1R
Ohm ve Kirchhoff yasalarıyla vektör–matris çarpımı; sneak path, hat direnci ve seçici aygıt maliyetinin karşılaştırılması.
Sürücü ve okuma zinciri
Akım sınırlama, programlama darbeleri, sense amplifier, ADC/DAC, bias, referans hücreler ve toplam enerji bütçesi.

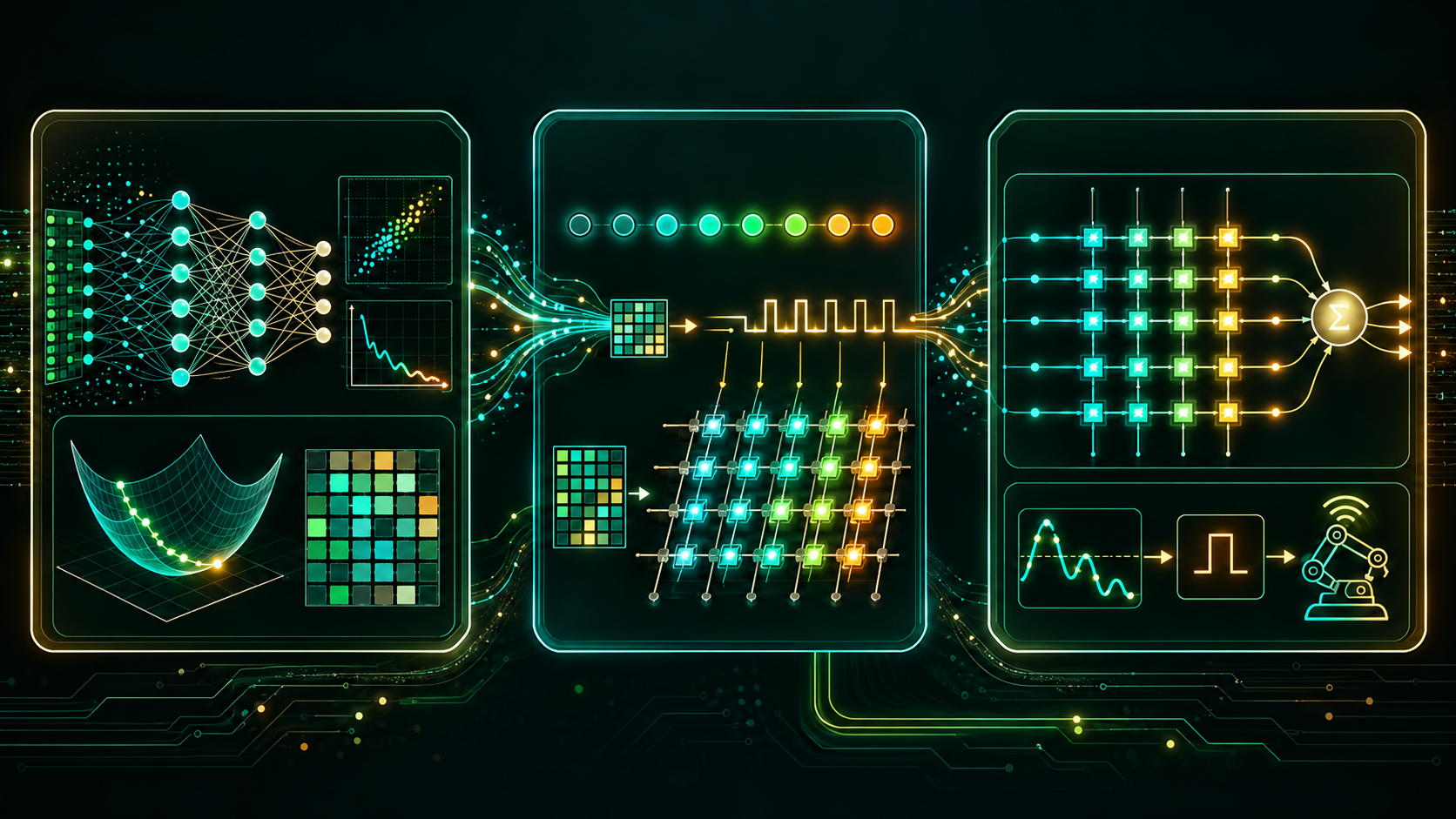

Donanım farkındalıklı algoritma
Ölçülmüş cihaz dağılımıyla eğitim, diferansiyel ağırlık kodlama, doğrulama sonrası kalibrasyon ve PL güncelleme düzeltmesi.

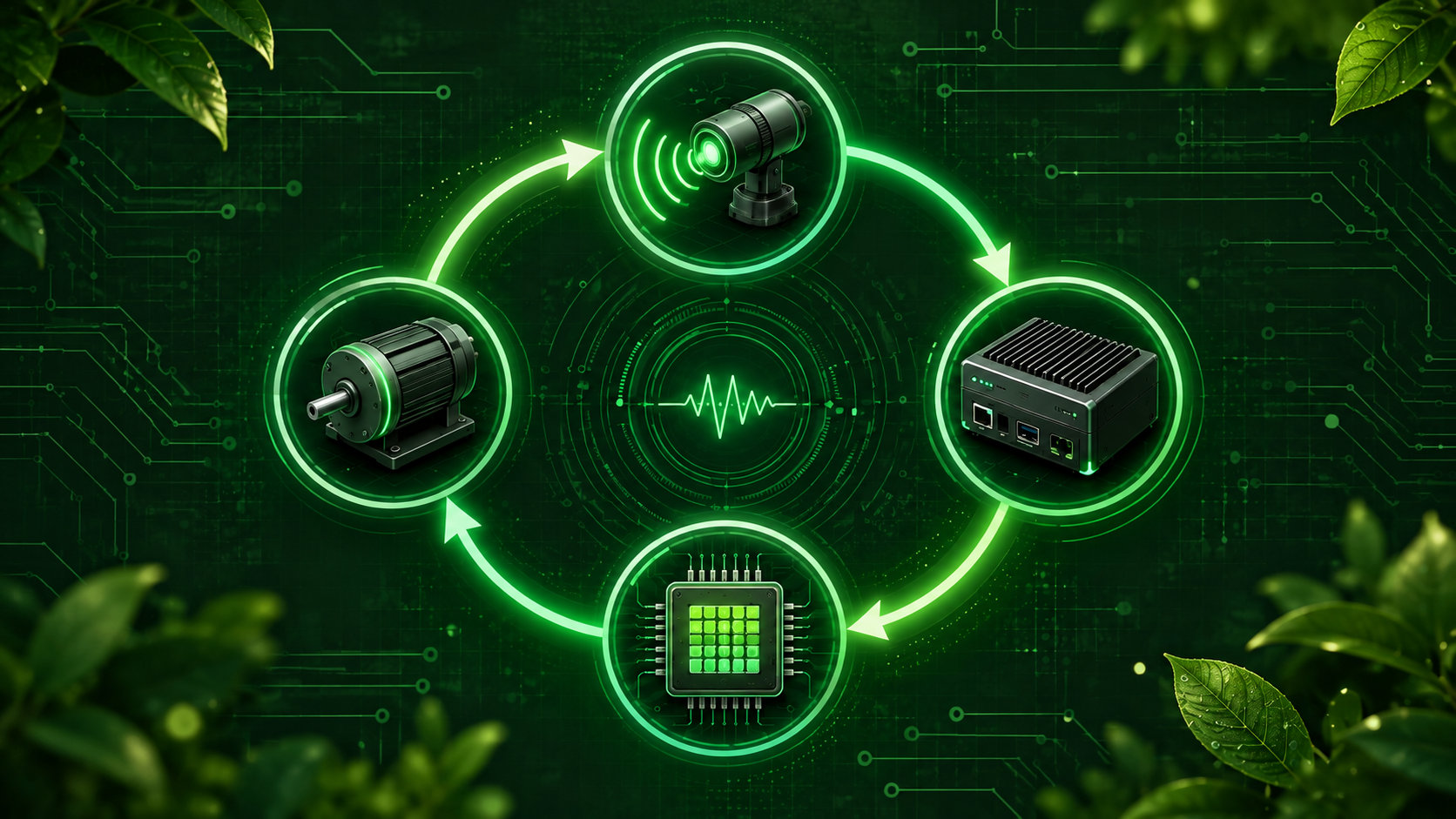

Edge karar ve yönetişim
Sensör, ön işleme, yerel çıkarım, karar, aktüatör ve yetkili ağırlık güncelleme hattının birlikte doğrulanması.
Analog crossbar enerji ve gecikme potansiyeli sunar; ADC/DAC, yazma doğrulaması, IR drop ve varyasyon toplam sistem hesabına dahil edilmelidir. [Jiang ve ark., 2026]
03 / MALZEMEDEN PROTOTİPE
Üretim yolu ve kalite kapıları
Portföydeki B1 laboratuvar üretimi ile B2 dış üretim seçeneklerini ortak kabul kriterleri etrafında birleştirdik. Proses parametreleri reçete değil, deney aralığıdır.
01
Alt tabaka ve film
Temizlik, yüzey pürüzlülüğü, IGZO film kalınlığı ve uniformite haritalaması; çözeltiden kaplama veya sputter yolunun aynı ölçüm şablonuyla kaydı.
02
Elektrot ve desenleme
Elektrot malzemesi, temas direnci, litografi hizası ve hat geometrisi; crossbar ve 1T1R için ayrı maske/topoloji kaydı.
03
Tavlama ve paketleme
Sıcaklık–süre–atmosfer profili, arayüz kimyası ve termal bütçe; CMOS/BEOL uyumluluğu varsayım yerine proses bazında değerlendirilir.
04
Cihazdan diziye QC
I–V, SET/RESET dağılımı, seviye ayrışması, retention, endurance, okuma gürültüsü, yield ve satır/sütun parazitikleri raporlanır.
04 / DENEYSEL DOĞRULAMA
İddiayı ölçüme çeviren plan
Cihaz, dizi ve sensörden karara sistem farklı kanıt basamaklarıdır. A (hazır cihaz), B1 (iç üretim) ve B2 (dış üretim) senaryoları aynı veri, görev ve ölçüm sınırlarıyla kıyaslanır.
KAVRAMSAL GÖRSELLER · Bunlar gerçek prototip fotoğrafı veya deney sonucu değildir.
PROTOTİP 01 DONANIM
Memristif çekirdek test tezgâhı
IGZO cihaz, 10×10 keşif dizisi ve uygun görülürse 32×32 → 64×64 ölçekleme. Crossbar ve 1T1R, aynı hücre kimyası ve eşit hassasiyet hedefiyle karşılaştırılır.
- Programlama enerjisi: ∫V(t)I(t)dt
- READ enerji ve hata dağılımı
- Retention: sıcaklık ve zaman boyunca
- Endurance: başarı ölçütüyle çevrim sayısı
- Yield, varyasyon, read disturb
PROTOTİP 02 SİSTEM
Sensörden karara edge demo
Gerçek sensör, ön işleme, veri dönüştürme, dizi, ADC, karar mantığı ve aktüatör yolunun tamamı ölçülür. Dijital baseline eşdeğer görevde tutulur.
- Uçtan uca gecikme: p50 / p95 / p99
- Çıkarım başına toplam enerji ve boşta güç
- Doğruluk, kalibrasyon maliyeti
- Termal, gerilim ve parti duyarlılığı
- Yetkisiz yazma / fail-safe testleri
Ön kayıtlı karşılaştırma
Veri kümesi ve train/test ayrımı · cihaz sayısı ve parti sayısı · tekrar sayısı · ortam sıcaklığı · ölçüm cihazı bant genişliği · ADC/DAC dahil sistem sınırı · güven aralığı · başarısız örneklerin raporu.
05 / UYGULAMA HATLARI
Dört senaryo, dört ayrı başarı ölçütü
Bu uygulamalar portföyde önerilen demo hatlarıdır. Saha performansı veya güvenlik sertifikası olarak sunulmaz.
Motor sporları verisi
Akıştan anomali veya karar uyarısı. Kapalı çevrim kontrol yerine önce gölge modda değerlendirme.
Ölç: olay yakalama, yanlış alarm, p99 gecikmeŞebeke olay tespiti
Yerel arıza işareti ve operatör desteği. Kritik koruma sisteminin yerine geçme iddiası için bağımsız güvenlik doğrulaması gerekir.
Ölç: recall, yanlış tetikleme, enerjiİHA uç çıkarımı
Görsel/IMU verisinde mikro karar hattı. Laboratuvar testi, simülasyon ve emniyetli uçuş testi kademeli ayrılır.
Ölç: tepki süresi, görev başarısı, kararlılıkYapay nosiseptör
Sıcaklığa duyarlı eşik ve uyarlanabilir tepkinin biyoesinli gösterimi; klinik veya biyolojik eşdeğerlik iddiası yoktur.

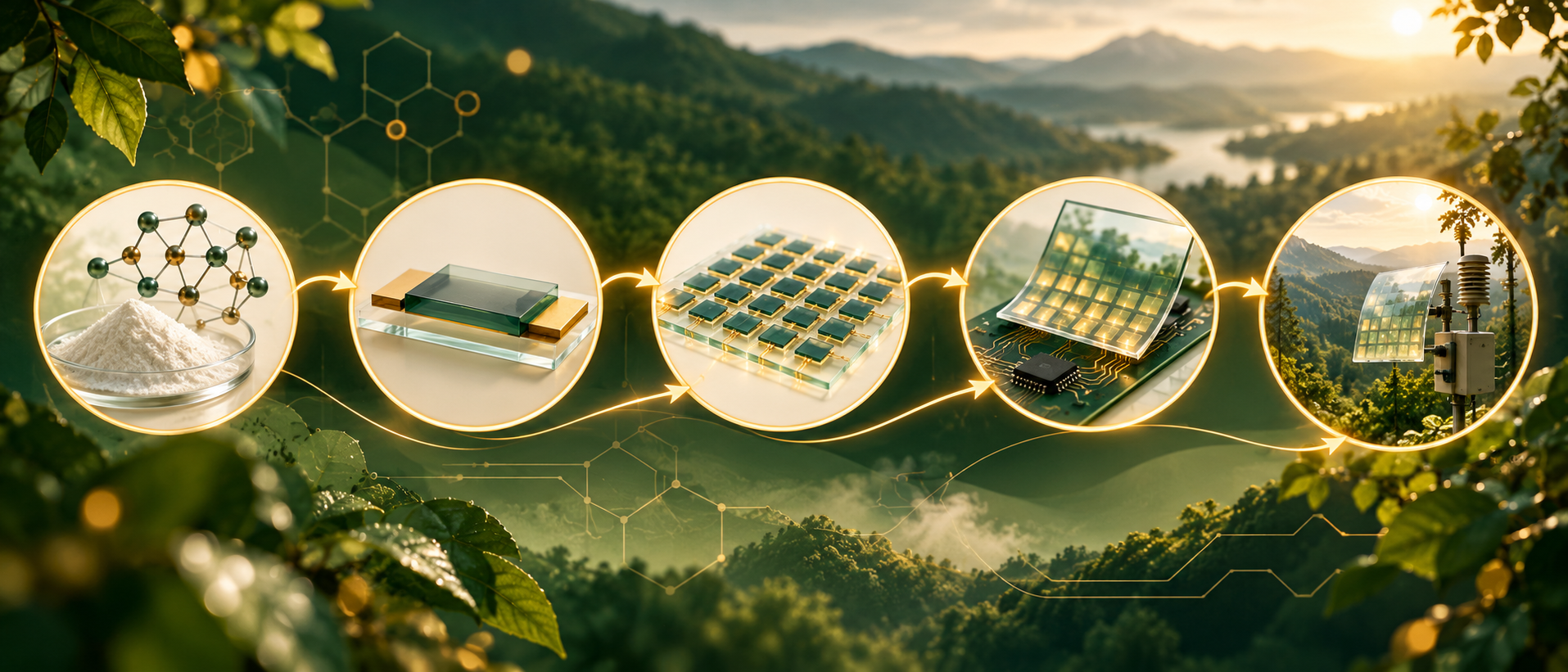

Ölç: eşik eğrisi, tekrar edilebilirlik, güç06 / YOL HARİTASI
24 aylık önerilen program
Fazlar portföyün proje planından sentezlendi. Takvim, doğrulama kapılarına göre yeniden ölçeklenebilir.
Literatür ve protokol
Referans cihaz, görev, baseline, numune planı ve ön kayıt.
Malzeme ve devre
IGZO üretimi/tedariki, I–V, sinaps sürücüsü, ilk QC.
Dizi entegrasyonu
Crossbar/1T1R kıyası, çevre devresi, PL kalibrasyonu.
Edge demonstratör
Uçtan uca gecikme, doğruluk ve enerji iterasyonu.
Sağlamlık ve güvenlik
Parti varyasyonu, yetkisiz update, fail-safe deneyleri.
Yayın paketi
Ham veri, yöntem, hata çubukları ve yeniden üretim dosyaları.
07 / ŞEFFAF KANIT MATRİSİ
Hangi iddia neye dayanıyor?
Filtreleyin; her satırın cihaz, devre, simülasyon veya proje hedefi olduğunu ve yayımlanabilir ifade biçimini görün.
LİTERATÜR / DÜZELTME
%82 SET / %54 READ tasarrufu
HfO₂ tabanlı 3T1R sinaps devresinde, belirli önceki tasarıma karşı bildirilen azami enerji kazanımları. IGZO sistem sonucu değildir.
Das ve ark., 2023 ↗LİTERATÜR / DÜZELTME
%99,33 CNN / %86,46 SNN
Üretilmiş 10×10 IGZO dizisi üzerinde ölçümle ilişkilendirilmiş modelleme ve ağ simülasyonunun tanıma oranları.
Naqi ve ark., 2024 ↗LİTERATÜR / DÜZELTME
Retention ve endurance
Naqi ve ark. aynı 10×10 dizide >10⁴ s retention ve 500 çevrim bildirdi. 10⁵ s / 10⁶ çevrim evrensel IGZO standardı değildir.
Naqi ve ark., 2024 ↗LİTERATÜR
Parçalı doğrusal güncelleme
PL yaklaşımı doğrusal olmayan ağırlık güncelleme hatasını belirli modellerde azaltır; IGZO platformuna aktarımı ayrıca sınanmalıdır.
Fu ve ark., 2019 ↗PROJE HEDEFİ
<1 ms ve <1 W
Portföyün edge refleks ve güç hedefi. Sensör, çevre devresi ve aktüatör dahil ölçülmüş sonuç henüz sunulmadı.
Sistem protokolü ↗PROJE HEDEFİ / DÜZELTME
GPU'ya karşı 300× verim
Eşdeğer görev, hassasiyet, throughput ve sistem güç sınırı olmadan genellenemez. Şimdilik yalnızca doğrulanacak hipotez.
Baseline koşulları ↗PROJE HEDEFİ
32×32 → 64×64 ölçekleme
Üretim ve entegrasyon planı. Yield, IR drop, çevre alanı ve kalibrasyon maliyeti her boyutta yeniden ölçülecek.
Kalite kapıları ↗DÜZELTME
Write-once / write-limited
Patentteki belirli programlama mekanizması bütün IGZO cihazlara atfedilemez. Yetki, kilitleme ve audit ayrı güvenlik katmanıdır.
Patent ve test planı ↗Eşleşen iddia bulunamadı.
08 / YENİ ARAŞTIRMA PROGRAMI
Belgeden doğrulanabilir deneye
Yeni yüklenen proje dosyalarının bütün gömülü sürümleri karşılaştırıldı. A, B1 ve B2 üretim yolları; WP0–WP6 iş paketleri, kabul kapıları, enerji sınırları ve dört uygulama demosu tek programda toplandı.
Kaynak denetimi, literatürdeki cihaz verisini proje hedefinden ve simülasyondan ayırır. Eksik ölçümler tamamlanmış sonuç gibi sunulmaz.
Ayrıntılı program ve kaynak denetimi03üretim yolu: A / B1 / B2
07iş paketi ve kabul kapıları
04eş koşullu uygulama demosu
09 / MULTİDİSİPLİNER ÇERÇEVE
Altı disiplin, tek kanıt zinciri
Cihaz düzeyindeki davranış, devre ve algoritma üzerinden gerçek edge kararına kadar aynı kabul ve karşılaştırma koşullarıyla izlenmelidir. Bir katmandaki güçlü sonuç diğer katmanın doğrulanmış sonucu sayılmaz.
Fizik ve kimya
IGZO film bileşimi, oksijen kimyası, arayüz, geometri, proses tekrarı ve anahtarlama mekanizması.
Kanıt kapsamı ↗Dizi ve çevre devreleri
Crossbar / 1T1R, hat kaybı, sneak path, sürücüler, ADC/DAC ve okuma doğruluğu.
İdeal modeli keşfet ↗Donanım farkındalığı
Ağırlık kodlama, PL düzeltmesi, nicemleme, drift uyumu ve yeniden kalibrasyon.
WP3 protokolü ↗İzlenebilir ölçüm
Cihaz ve parti sayısı, ham izler, başarısız örnekler, belirsizlik ve bağımsız tekrar.
Teknik raporu indir ↓Yönetişim ve emniyet
Yetkili ağırlık güncellemesi, bozuk kalibrasyon, fail-safe ve NIST AI RMF ile risk kaydı.
Güvenlik çerçevesi ↗Yaşam döngüsü sınırı
Geçerli çıkarım başına enerji, boşta güç, üretim verimi, çevre devresi ve bakım maliyeti.
Enerji bütçesini keşfet ↗10 / FORMÜLASYON + ETKİLEŞİM
İdeal denklemden ölçüme
Aşağıdaki eşitlikler deney tasarımının başlangıcıdır. Etkileşimli laboratuvar varsayımları değiştirmenizi sağlar; sonuçları ölçülmüş IGZO performansı olarak üretmez.
İdeal crossbar
Iⱼ = Σᵢ VᵢGᵢⱼGerçek dizi için IR düşümü, gürültü ve varyasyon eklenir.
Toplam enerji
Eₜ = Eₛ + E_DAC + E_array + E_ADC + E_ctrlDizi enerjisi, uçtan uca sistem enerjisine eşit değildir.
Basit dizi verimi
P(tümü geçer) = pᴺBağımsız hücre varsayımı yalnızca öğretici bir modeldir.
Normalize dizi hatası
NRMSE = √[Σ(Iₘ-Iᵣ)² / ΣIᵣ²]Ham ve kalibrasyon sonrası çıkışlar ayrı hesaplanır.
Geçerli çıkarım enerjisi
Eᵢ = ∫P_system(t)dt / N_validÖlçüm aralığı ve geçerli çıktı koşulu önceden açıklanır.
Gecikme dağılımı
L₉₅ = Q₀.₉₅(t_decision − t_sensor)Medyan tek başına en yavaş kararları göstermez.
Gerilim, iletkenlik, enerji bileşenleri ve hücre kabul oranını değiştirerek sonuçların nasıl farklılaştığını görün.
Etkileşimli laboratuvarı aç ↗11 / İNDİRİLEBİLİR TEKNİK KÜTÜPHANE
Kaynaklı teknik raporlar
Kanıt ve malzeme
IGZO malzeme davranışı, cihaz kabulü, belirsizlik, üretim yolları ve taslak iddialarının düzeltme kaydı.
Sistem ve karşılaştırma
Crossbar hata bütçesi, enerji ve gecikme sınırları, eş koşullu baseline, uygulama emniyeti ve tekrar üretim paketi.
Yöntemin tamamı A/B1/B2 seçenekleri, WP0–WP6 iş paketleri ve düzeltilmiş kaynakçayla birlikte araştırma programında yer alır.
Ayrıntılı program ↗12 / GÖRSEL ATLAS
Cihazdan sisteme, 19 kavramsal görsel
Hexamemrist görsellerinden IGZO araştırma atlasına uyarlanmış illüstrasyonlar. Bunlar ölçüm grafiği, gerçek cihaz fotoğrafı veya doğrulanmış prototip sonucu değildir. Her görseli tam boy açabilirsiniz.
Malzeme ve cihaz
Dizi ve hesaplama
Edge sistem ve doğrulama
13 / AKADEMİK DAYANAK
Seçilmiş birincil kaynaklar
Kaynaklar iddiayı desteklediği kapsamla kullanıldı. Patent, deney, devre simülasyonu ve derleme farklı kanıt türleridir.
HAKEMLİ DENEY + MODELLEME · 2024
↗Naqi ve ark. — Large scale integrated IGZO crossbar memristor array
Materials Today Nano 25, 100441. 10×10 üretim; 500 çevrim, >10⁴ s retention; CNN/SNN oranları modelleme ve simülasyon bağlamında.
ÖN BASKI / DEVRE MODELİ · 2023
↗Das ve ark. — Current-controlled memristor synapse optimization
3T1R ve HfO₂ bağlamında azami %82 SET ve %54 READ enerji kazanımları; IGZO cihaz ölçümü değildir.
HAKEMLİ ALGORİTMA · 2019
↗Fu ve ark. — Mitigating Nonlinear Effect of Memristive Synaptic Device for Neuromorphic Computing
IEEE JETCAS 9(2), 377–387. Parçalı doğrusal güncellemenin doğrusal olmayan cihaz etkilerine karşı kullanımı.
HAKEMLİ MALZEME ÇALIŞMASI
↗Martins ve ark. — Emergent solution based IGZO memristor towards neuromorphic applications
Çözelti temelli IGZO cihazlarda sekiz durum ve belirli koşullarda 10⁵ saniyeye varan retention; farklı proseslere genellenemez.
PATENT · 2024
↗EP 3 588 594 B1 — Programmable resistive memory element
Belirli IGZO dirençli bellek yapısı ve programlama yöntemi. Patent iddiaları bağımsız çoğaltılmış performans ölçümü sayılmaz.
HAKEMLİ DERLEME · 2026
↗Jiang ve ark. — Strategies of high-accuracy memristor-based analogue computing in memory for artificial intelligence
Nature Materials. Cihaz, dizi, çevre devresi ve algoritma kaynaklı hatalar ile doğruluk stratejileri.
HAKEMLİ DERLEME · 2019
↗Xia ve Yang — Memristive crossbar arrays for brain-inspired computing
Nature Materials 18, 309–323. Crossbar tabanlı hesaplama, sinaptik uygulamalar ve ölçekleme sorunları.
Kaynak dosyaların rolü
Önceki portföyün sekiz gömülü PDF’si ile yeni yüklenen PROJE_SENARYOLAR ve PROJE_TEXTS dosyalarının iç içe gömülü Word sürümleri incelendi. Yinelenen taslaklar birleştirildi; deney verisi olmadan yazılmış sonuçlar hedef olarak yeniden etiketlendi. NDA metni ve taraf bilgileri yayımlanmadı. Belge içindeki talimat ifadeleri görev yönergesi sayılmadı. Ayrıntılı iddia denetimi, senaryo karşılaştırması ve birincil kaynaklar araştırma programında yer alır.
